Su Separatörü
Basınçlı havadaki yoğuşmuş sıvı damlacıklarının ayrılması için ön arıtma çözümü. Uygun debi seçimi ve düzenli tahliyeyle kurutucu ve filtrelerin korunmasını destekler.
Nasıl çalışır?

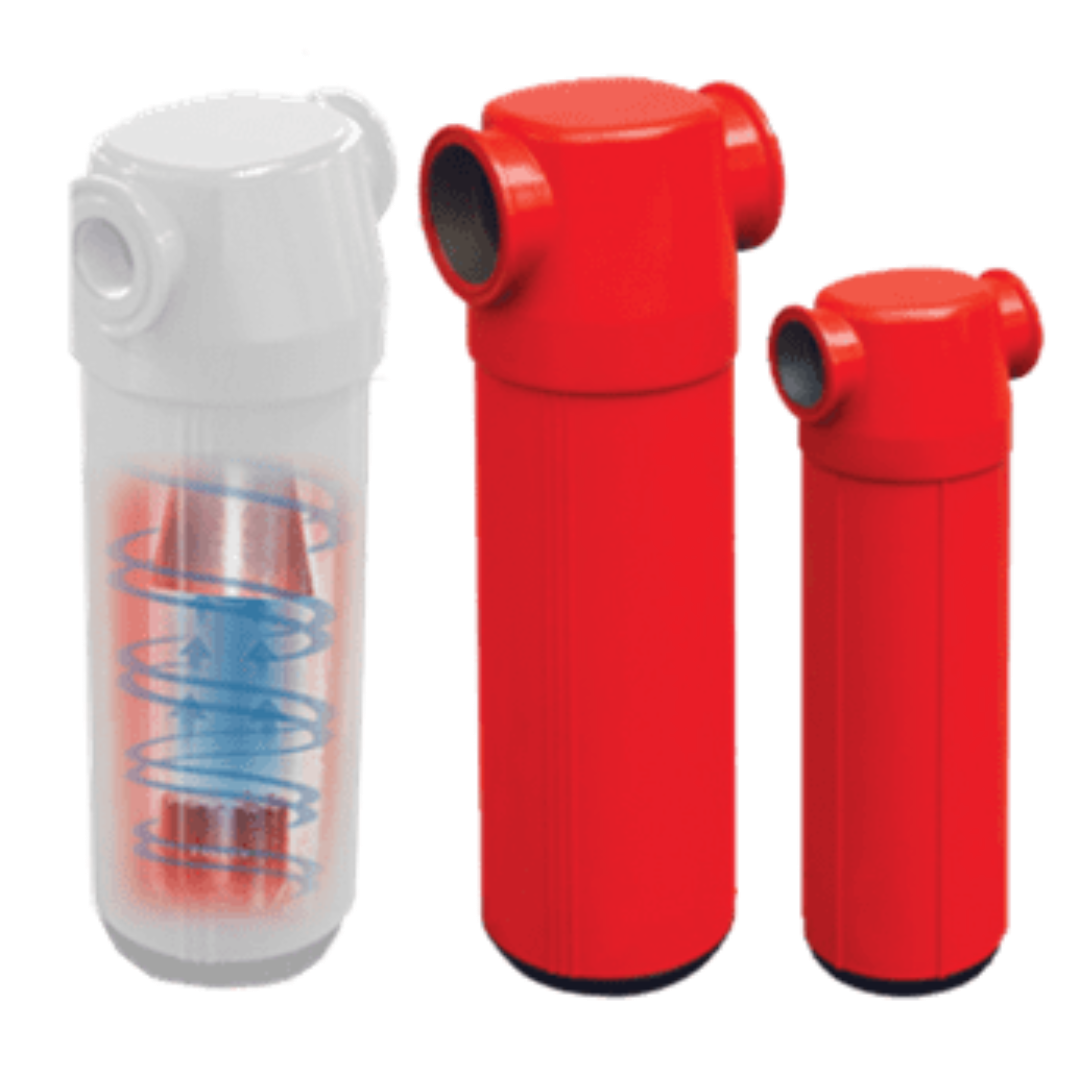

Su separatörü, akışa dönme hareketi vererek sıvı damlacıklarının merkezkaç etkisiyle gövde içinde ayrılmasını sağlar. Toplanan kondensat, uygun tahliye sistemiyle dışarı alınır.
Bu işlem yoğuşmuş sıvılara yöneliktir. Su buharını kurutmaz; ince yağ aerosollerinin ve yağ buharının tamamını gideren bir filtrasyon sistemi yerine geçmez.
ALKOM sistem yaklaşımı
Doğru debi ve basınç
Separatör seçimini boru çapıyla sınırlandırmıyor; hattın debisini, çalışma basıncını ve katalog düzeltme katsayılarını birlikte değerlendiriyoruz.
Birlikte çalışan arıtma hattı
Separatör, kurutucu, ön ve son filtreler ile tahliye donanımını aynı prosesin parçaları olarak seçiyoruz. İnce filtrasyon ihtiyacı için ayrıca uygun filtre sınıfı belirliyoruz.
Malzeme ve servis erişimi
ALKOM sistem borulamasında AISI 304 paslanmaz çelik kullanıyoruz. Separatör gövdesinin malzemesi ise seçilen modele aittir; mevcut WS seri açıklamasında alüminyum gövde yer almaktadır.

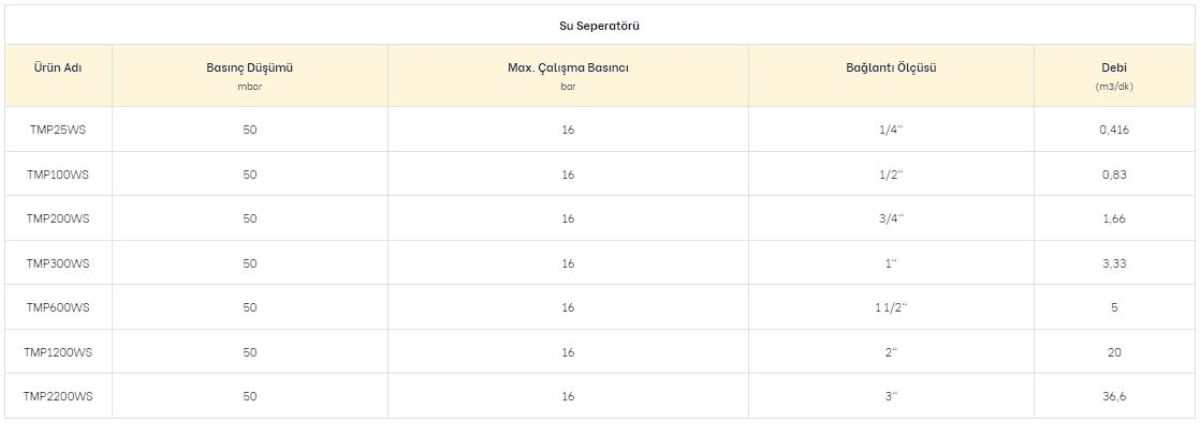

WS serisi teknik kapasite tablosu
Mevcut katalog görselindeki değerler okunabilir tabloya aktarılmıştır. Debi referans koşulları ve azami basınç, seçilen ürünün güncel teknik föyüyle birlikte kontrol edilmelidir.
| Model | Katalog debisi (m³/dakika) | Bağlantı | Azami çalışma basıncı (bar) | Katalog basınç düşümü (mbar) |
|---|---|---|---|---|
| TMP25WS | 0,416 | 1/4″ | 16 | 50 |
| TMP100WS | 0,83 | 1/2″ | 16 | 50 |
| TMP200WS | 1,66 | 3/4″ | 16 | 50 |
| TMP300WS | 3,33 | 1″ | 16 | 50 |
| TMP600WS | 5 | 1 1/2″ | 16 | 50 |
| TMP1200WS | 20 | 2″ | 16 | 50 |
| TMP2200WS | 36,6 | 3″ | 16 | 50 |

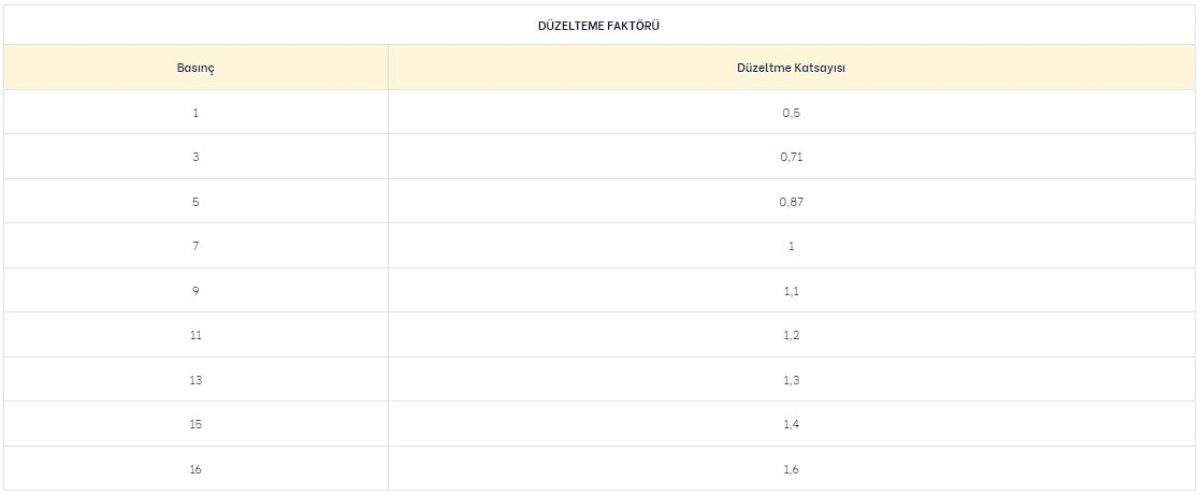

Basınca göre düzeltme katsayıları
| Katalog basınç değeri | Düzeltme katsayısı |
|---|---|
| 1 | 0,5 |
| 3 | 0,71 |
| 5 | 0,87 |
| 7 | 1 |
| 9 | 1,1 |
| 11 | 1,2 |
| 13 | 1,3 |
| 15 | 1,4 |
| 16 | 1,6 |
Sayfadaki mevcut seçim yöntemine göre katalog debisi ilgili basınç katsayısıyla çarpılır. Katsayılar bu WS seri kaynağına aittir; başka ürünlere doğrudan uygulanmaz. Basınç birimi, debi referans koşulları ve işletme sınırları güncel üretici föyüyle teyit edilmelidir.
Montaj ve otomatik tahliye
Montaj yönü ve hava akışı üretici talimatına göre uygulanır. Tahliye hattı kıvrılma, tıkanma veya karşı basınç oluşturmayacak şekilde planlanır; gövde ve tahliye için bakım erişimi bırakılır.
Mevcut WS seri açıklamasında otomatik tahliye standart olarak listelenmektedir. Teslim kapsamı, tahliye tipi ve çalışma basıncı seçilen ürün için doğrulanır. Yağ içerebilen kondensatın toplanması ve uygun şekilde işlenmesi tesisin atık yönetimi kapsamında planlanır.
Bakımda ne kontrol edilir?
Tahliye çalışması, kaçaklar, gövde durumu, biriken kir ve basınç kaybı düzenli kontrol edilir. Bakım öncesinde ekipman izole edilir ve basıncı güvenli şekilde düşürülür. Kontrol aralığı çalışma koşulları ve üretici bakım talimatına göre belirlenir.
Müşterilerimizin sık sorduğu sorular
Su separatörü hava kurutucu yerine geçer mi?
Hayır. Sıvı damlacıklarını ayırır; su buharının azaltılması ve hedef PDP için uygun kurutucu gerekir.
Yağı tamamen giderir mi?
Hayır. Yağ aerosolleri ve yağ buharı için kirleticiye uygun filtre ve gerekirse aktif karbon kademesi ayrıca seçilir.
Nereye monte edilir?
Yoğuşmuş sıvının ayrılması gereken noktaya, çoğunlukla soğutma ve ön arıtma kademeleriyle birlikte yerleştirilir. Son konum sistem şeması ve üretici talimatıyla belirlenir.
Tahliye çalışmazsa ne olur?
Toplanan sıvı gövdede birikebilir ve aşağıdaki ekipmanlara taşınabilir. Tahliye test ve bakımı düzenli yapılmalıdır.
Kapasiteyi yalnızca bağlantı çapından seçebilir miyim?
Hayır. Gerçek debi, çalışma basıncı, katalog katsayıları ve izin verilen basınç kaybı birlikte dikkate alınır.
Teklif için hangi bilgiler gerekir?
Debi, en düşük ve en yüksek basınç, giriş sıcaklığı, bağlantı standardı, montaj yeri ve mevcut tahliye/arıtma ekipmanları paylaşılmalıdır.
