Özel Filtreler ve Basınçlı Hava Filtrasyonu
Partikül, sıvı damlacıkları, yağ aerosolleri ve yağ buharı için ihtiyaca uygun filtrasyon kademeleri. Hava kalitesini, debiyi ve basınç kaybını birlikte değerlendirin.
Her kirletici için doğru filtre kademesi
Partikül filtrasyonu
Katı parçacıklar ve kurutucu dolgu tozu uygun elemanla tutulur. Mikron değeri, seçilen filtrenin boyut performansını ifade eder.
Koalesan filtrasyon
Su ve yağ aerosolleri filtre ortamında birleşerek sıvı hâlde ayrılır. Ayrılan sıvının düzenli tahliyesi filtre performansı için önemlidir.
Aktif karbon
Gaz fazındaki yağ buharı ve bazı koku bileşenleri adsorpsiyonla tutulur. Aktif karbon kademesi uygun ön filtrasyon ve kurutmayla birlikte değerlendirilir.
ALKOM’un yaklaşımı: Ürüne uygun malzeme ve seçim
Filtrasyon çözümlerimizde kullandığımız Alman menşeli bileşen ve filtre elemanlarını prosesin hava kalitesi ihtiyacına göre seçiyoruz. Sayfadaki mevcut HF/HFF seri listesi ile projeye özel filtrasyon seçimi; marka, eleman sınıfı ve teknik föy üzerinden netleştirilir.
AISI 304 paslanmaz borulama ve valf donanımı, sistem entegrasyonu kapsamında ihtiyaca göre değerlendirilir. Boru malzemesi ile filtre gövdesinin malzemesi ayrı özelliklerdir; HF serisinin mevcut açıklamasında alüminyum gövde yer almaktadır.

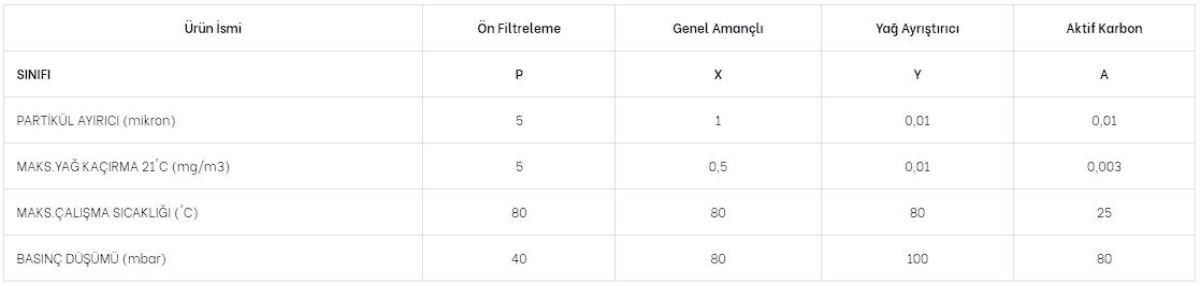

Filtre sınıfları ve teknik özellikler
Aşağıdaki değerler sayfada bulunan HF serisi teknik görselden aktarılmıştır. Seçimde ürünün güncel teknik föyü, giriş koşulları ve gereken hava kalitesi birlikte değerlendirilir.
| Sınıf / görev | Partikül ayırma (µm) | 21 °C’de azami kalan yağ (mg/m³) | Azami çalışma sıcaklığı (°C) | Katalog basınç düşümü (mbar) |
|---|---|---|---|---|
| P · Ön filtreleme | 5 | 5 | 80 | 40 |
| X · Genel amaçlı | 1 | 0,5 | 80 | 80 |
| Y · Yağ ayırıcı | 0,01 | 0,01 | 80 | 100 |
| A · Aktif karbon | 0,01 | 0,003 | 25 | 80 |
0,01 µm ile 0,001 mg/m³ aynı ölçü değildir: ilki boyut, ikincisi yağ konsantrasyonudur. Bu HF tablosunda 0,001 mg/m³ değeri bulunmamaktadır; böyle bir gereksinim varsa uygun filtre sınıfı ve test koşulları ayrıca seçilir. Aktif karbon sınıfının yağ tutma performansı sıcaklık ve dolgu durumuna bağlıdır.

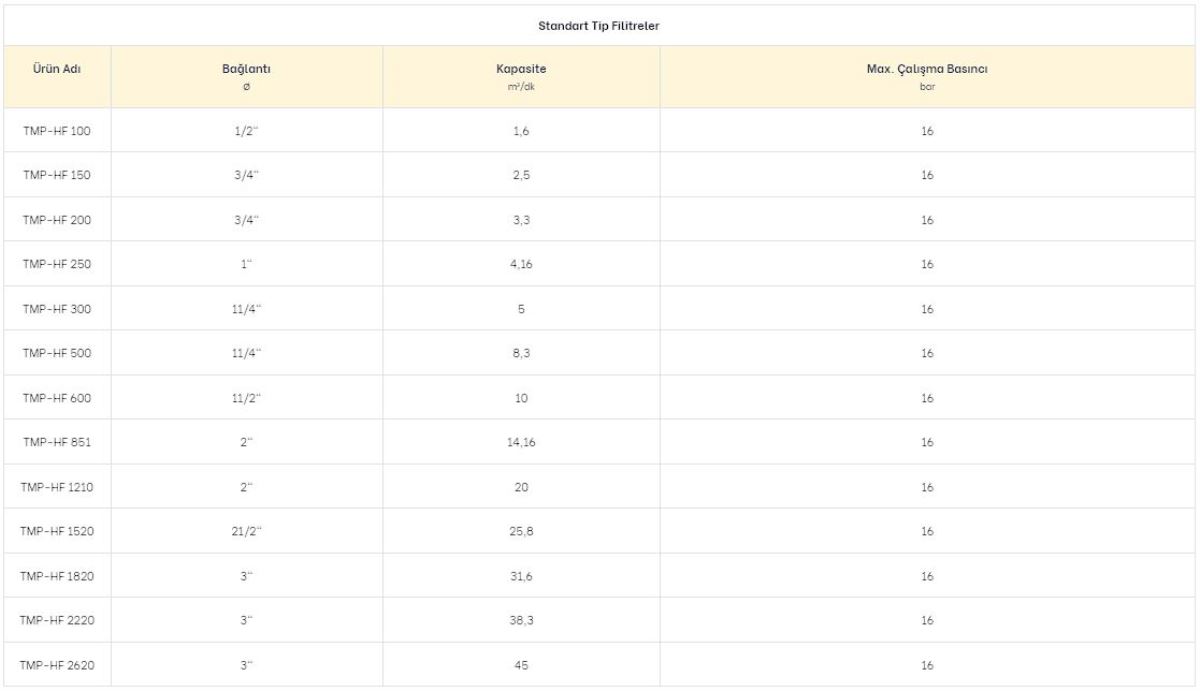

Standart tip HF filtre kapasite tablosu
| Model | Bağlantı | Katalog kapasitesi (m³/dakika) | Azami basınç (bar) |
|---|---|---|---|
| TMP-HF 100 | 1/2″ | 1,6 | 16 |
| TMP-HF 150 | 3/4″ | 2,5 | 16 |
| TMP-HF 200 | 3/4″ | 3,3 | 16 |
| TMP-HF 250 | 1″ | 4,16 | 16 |
| TMP-HF 300 | 1 1/4″ | 5 | 16 |
| TMP-HF 500 | 1 1/4″ | 8,3 | 16 |
| TMP-HF 600 | 1 1/2″ | 10 | 16 |
| TMP-HF 851 | 2″ | 14,16 | 16 |
| TMP-HF 1210 | 2″ | 20 | 16 |
| TMP-HF 1520 | 2 1/2″ | 25,8 | 16 |
| TMP-HF 1820 | 3″ | 31,6 | 16 |
| TMP-HF 2220 | 3″ | 38,3 | 16 |
| TMP-HF 2620 | 3″ | 45 | 16 |

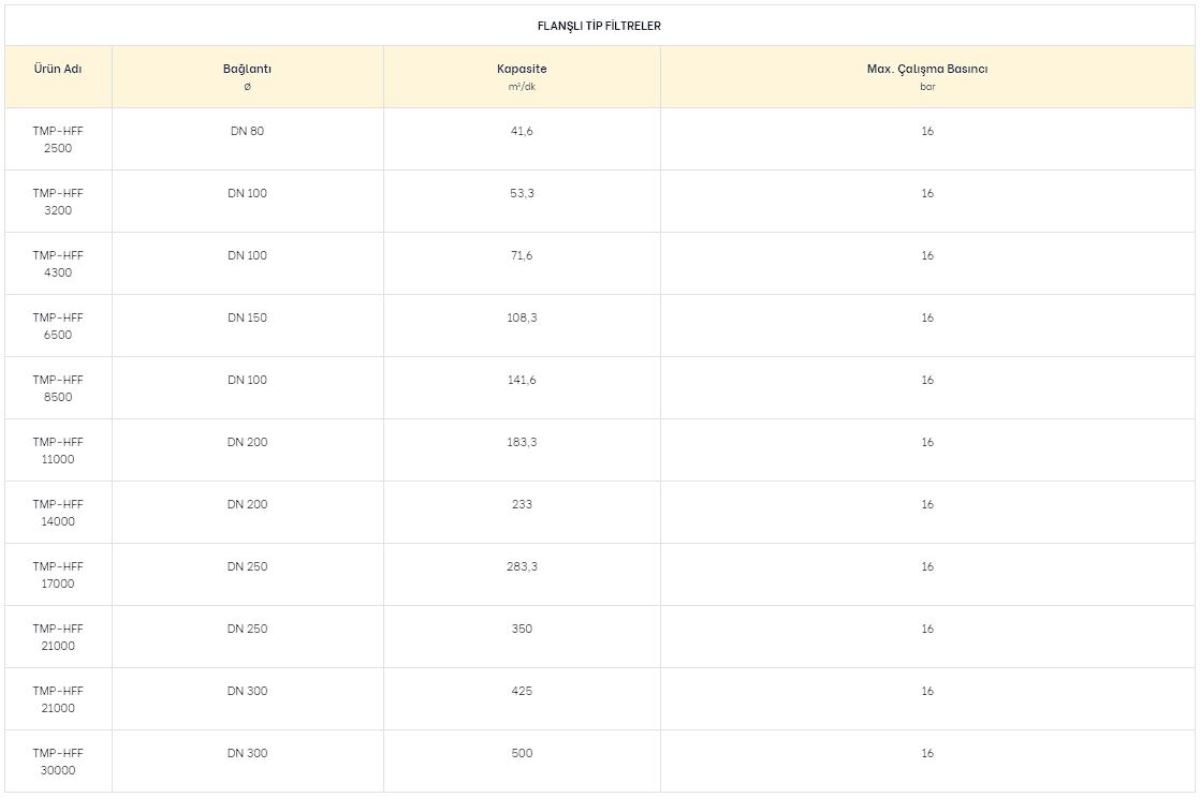

Flanşlı tip HFF filtre kapasite tablosu
| Model | Bağlantı | Katalog kapasitesi (m³/dakika) | Azami basınç (bar) |
|---|---|---|---|
| TMP-HFF 2500 | DN 80 | 41,6 | 16 |
| TMP-HFF 3200 | DN 100 | 53,3 | 16 |
| TMP-HFF 4300 | DN 100 | 71,6 | 16 |
| TMP-HFF 6500 | DN 150 | 108,3 | 16 |
| TMP-HFF 8500 | DN 100 | 141,6 | 16 |
| TMP-HFF 11000 | DN 200 | 183,3 | 16 |
| TMP-HFF 14000 | DN 200 | 233 | 16 |
| TMP-HFF 17000 | DN 250 | 283,3 | 16 |
| TMP-HFF 21000 | DN 250 | 350 | 16 |
| Model kodu teyit edilecek | DN 300 | 425 | 16 |
| TMP-HFF 30000 | DN 300 | 500 | 16 |
Orijinal flanşlı tabloda “TMP-HFF 21000” kodu iki farklı satırda tekrarlanmıştır. DN 300 / 425 m³/dakika satırının model kodu teknik föyle teyit edilmelidir. Tablodaki diğer değerler kaynaktaki biçimiyle korunmuştur; bağlantı ve kapasite seçimi güncel model föyüyle yapılır.
Montaj, tahliye ve bakım
Gövde üzerindeki hava akış yönü, çalışma basıncı, sıcaklık sınırı ve bağlantı standardı kontrol edilir. Filtre, tahliye ve eleman değişimi için erişim boşluğu bırakılarak monte edilir.
Basınç farkı göstergesi, otomatik tahliye ve filtre elemanı üretici bakım planına göre takip edilir. Aktif karbonun yağ buharı tutma kapasitesi sadece basınç farkından anlaşılamaz; çıkış hava kalitesi ve kullanım koşulları da izlenmelidir.
Müşterilerimizin sık sorduğu sorular
Filtre su buharını kurutur mu?
Koalesan filtreler sıvı damlacıkları ve aerosoller için kullanılır. Hedef basınç çiğlenme noktası için uygun bir hava kurutucu gerekir.
Tek filtre yeterli mi?
Girişteki kirleticilere ve prosesin ihtiyacına bağlıdır. Ön filtre, koalesan filtre, kurutucu, aktif karbon ve son partikül filtresi farklı görevler üstlenebilir.
Filtreyi boru çapına göre seçebilir miyim?
Bağlantı çapı tek başına yeterli değildir. Debi, en düşük basınç, sıcaklık, filtre sınıfı ve izin verilen basınç kaybı birlikte değerlendirilir.
Filtre değişim zamanı nasıl belirlenir?
Basınç farkı, çalışma süresi, tahliye durumu ve üreticinin bakım talimatı izlenir. Her eleman tipi için aynı değişim süresi kabul edilmez.
Filtre elektrik tüketir mi?
Filtre elemanının kendisi için motor gücü tanımlanmaz; ancak basınç kaybı kompresörün işletme enerjisini etkileyebilir. Elektrikli tahliye varsa bunun beslemesi ayrıca kontrol edilir.
Yağ çıkış değeri nasıl doğrulanır?
Yağ aerosolü ve yağ buharı kapsamı ile ölçüm yöntemi birlikte tanımlanır. Bir mikron değeri tek başına toplam yağ miktarını garanti etmez.
Mevcut teknik katalog görselleri
Filtre sınıfları · Standart tip HF tablosu · Flanşlı HFF tablosu
İhtiyacınıza uygun sistemi birlikte belirleyelim
Hava debisi, çalışma basıncı, giriş sıcaklığı, hedef hava kalitesi ve günlük çalışma sürenizi paylaşın. ALKOM ekibi kurutma ve filtrasyon kademelerini birlikte değerlendirsin.
