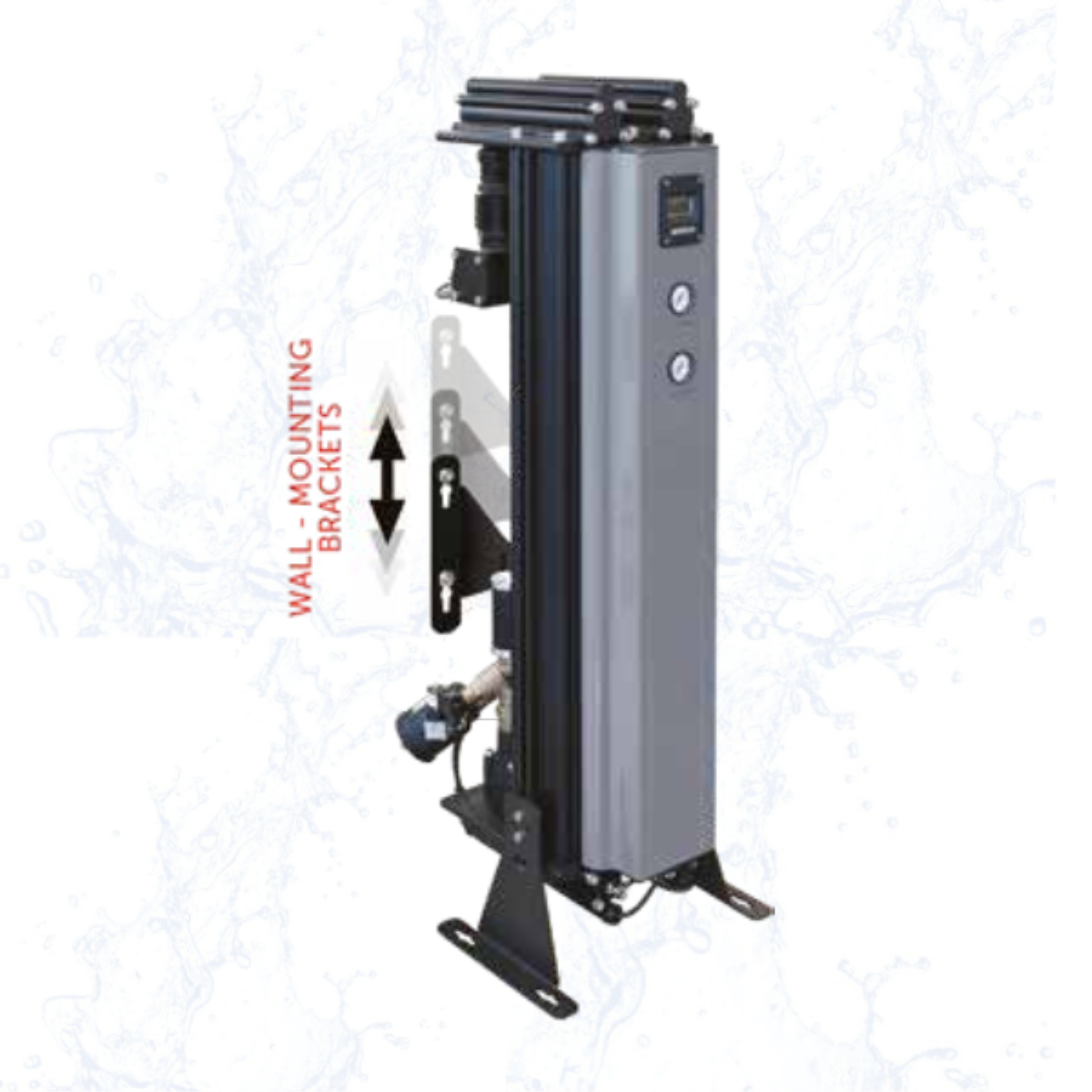

MMD Tip Kimyasal Hava Kurutucular
Farklı debi ihtiyaçları için MMD ve MMD HC seri seçenekleri. Ürün seçimini çalışma koşulları, net debi ve prosesin çiğlenme noktası gereksinimiyle birlikte yapın.
MMD serisinde doğru kapasite seçimi
Kimyasal kurutma, basınçlı havadaki su buharının adsorban malzeme yüzeyinde tutulmasına dayanır. Cihazın sağlayacağı hava kalitesi; dolgu, rejenerasyon yöntemi, giriş sıcaklığı, basınç ve debiyle ilişkilidir.
Katalogdaki nominal kapasite, her işletme koşulunda aynı net çıkış debisi anlamına gelmez. En düşük çalışma basıncı ve en yüksek giriş sıcaklığı belirlenerek üreticinin kapasite düzeltme koşulları uygulanmalıdır.
ALKOM’un Farkı: Malzeme ve Bileşen Kalitesi
ALKOM sistem entegrasyonunda paslanmaz borulama, filtrasyon ve valf seçimini prosesin ihtiyacına göre bir araya getiriyoruz. MMD cihazının kendi gövde malzemesi ve donanımı seçilen modelin teknik föyünde ayrıca belirtilir.
AISI 304 Paslanmaz Çelik Borulama
Sistem borulamasında AISI 304 paslanmaz çelik kullanıyoruz. Korozyona dayanıklı malzeme seçimi, hava hattının temizliğini ve uzun süreli kullanımını destekler.
Alman Menşeli Filtrasyon
Filtrasyon sistemimizde Alman menşeli bileşenler ve filtre elemanları kullanıyoruz. Filtre kademelerini, girişteki kirletici yüküne ve prosesin hava kalitesi ihtiyacına göre seçiyoruz.
İtalyan Menşeli Valf Grubu
Hava yönlendirme ve kule geçişlerinde İtalyan menşeli valf grubu kullanıyoruz. Valf seçimini çalışma basıncı, debi ve rejenerasyon çevrimine göre yapıyoruz.
Kurutma ve Arıtma Malzemeleri
ALKOM kurutma ve arıtma çözümlerinde Alman menşeli adsorban malzemeler kullanıyoruz. Aktif alümina nem kontrolünde değerlendirilir; yağ buharı kontrolü gereken projelerde ayrıca aktif karbon kademesi seçilir. Dolgu tipi modelin tasarımına göre netleştirilir.
Rejenerasyon ve çevrim bilgileri
Adsorpsiyonlu kurutucularda doygun dolgunun yeniden kurutma yapabilmesi için rejenerasyon gerekir. Rejenerasyon yöntemi ve aşamaları seçilen MMD modelinin teknik föyüyle tanımlanır; başka bir serinin ısıtıcı, blower veya çevrim süresi bu ürüne doğrudan uygulanmaz.
Kurutma süresi, kule/kolon değişimi, varsa soğutma ve yeniden basınçlandırma aşamaları kontrol programına göre belirtilir. Teklifte net çıkış debisi ve rejenerasyon ihtiyacı birlikte değerlendirilir.
Kademeli filtrasyon: Her kirleticiye uygun çözüm
Su ve yağ aerosolleri
Ön filtrasyon ve koalesan filtreler, sıvı damlacıkları ile yağ aerosollerinin ayrılmasına yardımcı olur. Otomatik tahliye, ayrılan sıvının sistemden uzaklaştırılmasını sağlar.
Su buharı ve yağ buharı
Kurutucu dolgusu su buharını adsorpsiyonla tutar. Aktif karbon kademesi ise yağ buharı ve kokuların azaltılması için kullanılır. Bu iki kademe farklı görevler üstlenir.
Partikül ve dolgu tozu
Çıkış partikül filtresi, kurutucu veya karbon dolgudan taşınabilecek ince tozu sınırlar. Filtre elemanı, debi ve hedef hava kalitesine uygun seçilir.
Filtre hassasiyeti ile yağ miktarı farklıdır: 0,01 µm bir filtrasyon boyutu ifadesidir. Kalan yağ miktarı ise mg/m³ ile belirtilir; örneğin 0,001 mg/m³ bir yağ konsantrasyonu değeridir. Seçilen filtre için bu değerlerin geçerliliği, test koşulları ve üretici teknik föyüyle değerlendirilir; 0,001 değeri tek başına “mikron” olarak yazılmaz.
MMD ve MMD HC kapasite listesi
Mevcut ürün kaydındaki seri ve nominal debiler aşağıda düzenlenmiştir. m³/saat ve cfm değerleri ürün kaydındaki katalog sütunlarıdır; seçimde üretici referans koşulları esas alınır.
| Model | Katalog debisi (m³/saat) | Katalog debisi (cfm) | Bağlantı |
|---|---|---|---|
| MMD3 | 5 | 3 | 1/2’’ |
| MMD5 | 10 | 5 | 1/2’’ |
| MMD10 | 20 | 10 | 1/2’’ |
| MMD15 | 25 | 15 | 1/2’’ |
| MMD20 | 35 | 20 | 1/2’’ |
| MMD25 | 45 | 25 | 1/2’’ |
| MMD30 | 50 | 30 | 1/2’’ |
| MMD40 | 70 | 40 | 1 1/2’’ |
| MMD50 | 85 | 50 | 1 1/2’’ |
| MMD60 | 100 | 60 | 1 1/2’’ |
| MMD75 | 130 | 75 | 1 1/2’’ |
| MMD100 | 170 | 100 | 1 1/2’’ |
| MMD120 | 200 | 120 | 1 1/2’’ |
| MMD180 | 300 | 180 | 1 1/2’’ |
| MMD240 | 400 | 240 | 1 1/2’’ |
| MMD HC 340 | 575 | 340 | 2'' |
| MMD HC 400 | 680 | 400 | 2'' |
| MMD HC 500 | 850 | 500 | 2'' |
| MMD HC 590 | 1000 | 590 | 2'' |
| MMD HC 735 | 1250 | 735 | 3'' |
| MMD HC 890 | 1500 | 890 | 3'' |
| MMD HC 1060 | 1800 | 1060 | 3'' |
Elektrik, basınç ve yerleşim
| Kontrol edilecek bilgi | Teknik açıklama |
|---|---|
| Elektrik beslemesi | Mevcut seri kaydında 115–240 V AC / 50–60 Hz listelenmektedir. Seçilen modelin etiketiyle doğrulanır; bu ifade elektrik gücü değildir. |
| Elektrik gücü | W veya kW olarak seçilen modelin teknik föyünden belirtilir. |
| Basınç sınıfı | Mevcut seri kaydında 16 bar listelenmektedir. İzin verilen basınç, ekipmanın etiketi ve basınç sınıfıyla birlikte kontrol edilir. |
| Ölçüler ve ağırlık | Model ve özellikle HC sürümlerinin ölçü/ağırlık sütunları üretici teknik föyüyle teyit edilerek yerleşim yapılır. |
| PDP ve çevrim | İstenen PDP, rejenerasyon yöntemi ve çevrim süreleri seçilen model için ayrıca tanımlanır. |
Müşterilerimizin sık sorduğu sorular
MMD ile MMD HC aynı ürün müdür?
Aynı ürün ailesi içinde farklı model gruplarıdır. Kapasite, yerleşim ve donanım seçilen model bazında kontrol edilmelidir; seri adı tek başına bütün özellikleri tanımlamaz.
Hangi çiğlenme noktasını seçmeliyim?
Prosesin nem toleransı ve hattın maruz kalacağı en düşük sıcaklık belirlenmelidir. İstenen PDP, çalışma basıncıyla birlikte teknik teklifte tanımlanır.
Kapasite neden yalnızca kompresör motor gücüne göre seçilmez?
Aynı motor gücündeki kompresörlerin debileri ve işletme basınçları farklı olabilir. Kurutucu için gerçek debi, basınç ve giriş sıcaklığı gerekir.
115–240 V neyi ifade eder?
Elektrik besleme gerilimini ifade eder. Cihazın tüketim gücü W veya kW; toplam işletme enerjisi ise çalışma süresi ve rejenerasyon ihtiyacıyla birlikte değerlendirilir.
Çevrim süresi sabit midir?
Kontrol yöntemine ve model programına bağlıdır. Süreler seçilen modelin teknik dokümanında ve devreye alma ayarlarında belirtilir.
Bakımda hangi bileşenler kontrol edilir?
Filtreler, tahliyeler, kurutucu dolgu, valfler, çevrim kontrolü ve varsa sensörler modelin bakım talimatına göre incelenir.
İhtiyacınıza uygun sistemi birlikte belirleyelim
Hava debisi, çalışma basıncı, giriş sıcaklığı, hedef hava kalitesi ve günlük çalışma sürenizi paylaşın. ALKOM ekibi kurutma ve filtrasyon kademelerini birlikte değerlendirsin.
