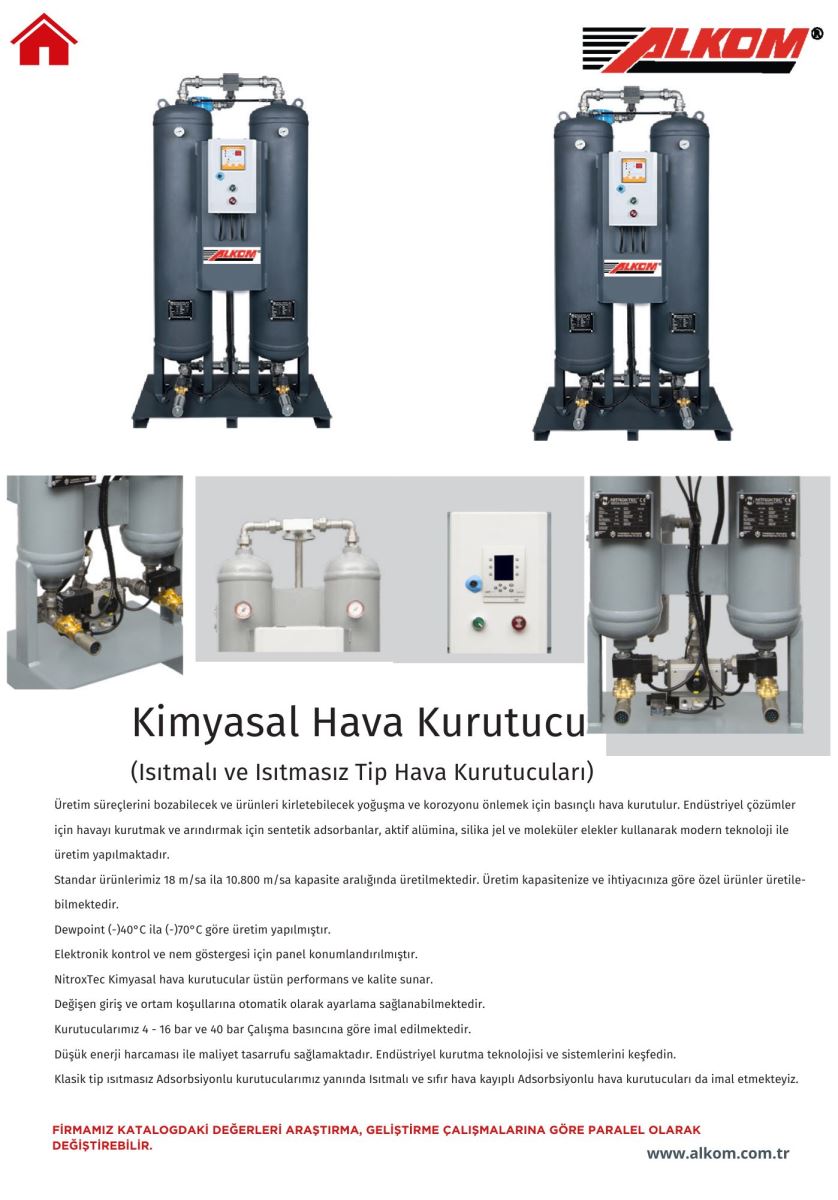

Kimyasal (Adsorpsiyon) Hava Kurutucular
Nem hassasiyeti yüksek üretim hatları için, proses ihtiyacına göre seçilen kurutma çözümleri. Doğru debi, basınç ve çiğlenme noktası seçimiyle basınçlı hava kalitesini kontrol altına alın.
Çalışma prensibi
Adsorpsiyon kurutucular, havadaki su buharını aktif alümina, silika jel veya moleküler elek gibi dolgu malzemelerinin yüzeyinde tutar. Çift kuleli tasarımda bir kule kurutma yaparken diğer kule rejenerasyona alınır; çevrim tamamlandığında kulelerin görevleri değişir.
Rejenerasyon yöntemi ve dolgu tipi modele göre belirlenir. Hedef performans, cihazın teknik föyündeki giriş koşulları ve çalışma sınırlarıyla birlikte değerlendirilmelidir.
İhtiyacınıza uygun kurutucu seçimi
Prosesin nem ihtiyacı
Gerekli basınç çiğlenme noktasını, ürünün nem hassasiyetine ve hattın maruz kalacağı en düşük sıcaklığa göre belirleyin.
Gerçek işletme koşulları
Debi, en düşük hat basıncı ve en yüksek hava giriş sıcaklığı birlikte değerlendirilir. Sadece bağlantı çapına göre seçim yapılmaz.
Toplam işletme maliyeti
Rejenerasyon havası, elektrik tüketimi, basınç kaybı ve bakım ihtiyacı aynı çalışma koşulları üzerinden karşılaştırılır.
ALKOM’un Farkı: Malzeme ve Bileşen Kalitesi
Paslanmaz borulama ve seçilmiş Avrupa menşeli bileşenleri, kurutma ve hava arıtma ihtiyacına uygun sistem tasarımıyla bir araya getiriyoruz.

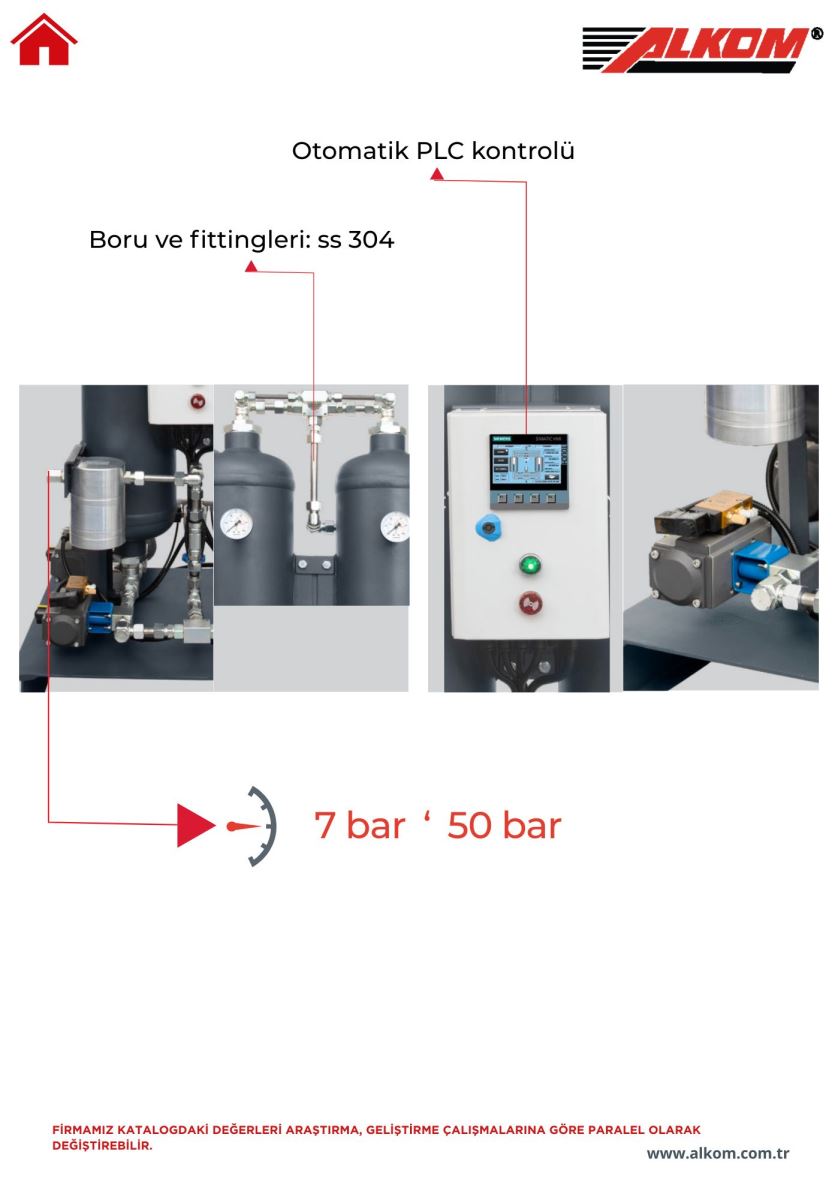

AISI 304 Paslanmaz Çelik Borulama
Sistem borulamasında AISI 304 paslanmaz çelik kullanıyoruz. Korozyona dayanıklı malzeme seçimi, hava hattının temizliğini ve uzun süreli kullanımını destekler.
Alman Menşeli Filtrasyon
Filtrasyon sistemimizde Alman menşeli bileşenler ve filtre elemanları kullanıyoruz. Filtre kademelerini, girişteki kirletici yüküne ve prosesin hava kalitesi ihtiyacına göre seçiyoruz.

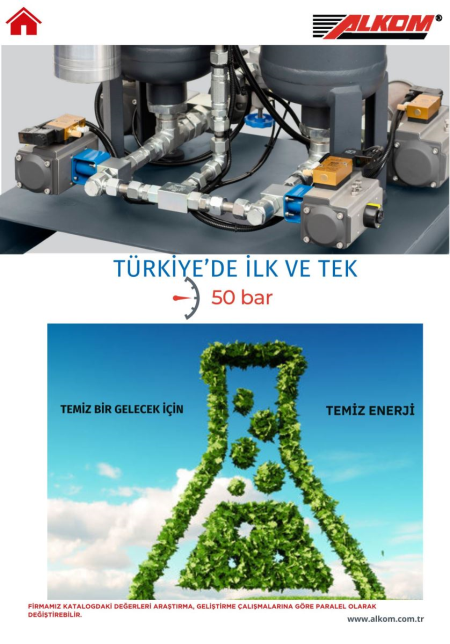

İtalyan Menşeli Valf Grubu
Hava yönlendirme ve kule geçişlerinde İtalyan menşeli valf grubu kullanıyoruz. Valf seçimini çalışma basıncı, debi ve rejenerasyon çevrimine göre yapıyoruz.
Alman Menşeli Adsorban Malzemeler
Kurutma ve arıtma kademelerinde Alman menşeli aktif alümina ve aktif karbon kullanıyoruz. Aktif alümina su buharının tutulmasında; aktif karbon ise ilgili arıtma kademesinde yağ buharı ve kokuların azaltılmasında görev alır.
Kurutma, filtrasyon ve bakım
Girişte sıvı suyun ayrılması, tahliyenin sağlıklı çalışması ve uygun ön filtreler kurutucu dolguyu korur. Çıkış filtresi, dolgu kaynaklı partiküllerin tesisata taşınmasını sınırlar. Filtre dizilimi hedef hava kalitesine göre projelendirilir.
Periyodik bakımda filtreler, otomatik tahliyeler, valfler, susturucular, çevrim kontrolü ve kurutucu dolgu durumu incelenir. PDP ölçümü varsa ölçüm koşulları ve sensör kontrolleri bakım planına dahil edilir.
Kademeli filtrasyon: Her kirleticiye uygun çözüm
Su ve yağ aerosolleri
Ön filtrasyon ve koalesan filtreler, sıvı damlacıkları ile yağ aerosollerinin ayrılmasına yardımcı olur. Otomatik tahliye, ayrılan sıvının sistemden uzaklaştırılmasını sağlar.
Su buharı ve yağ buharı
Kurutucu dolgusu su buharını adsorpsiyonla tutar. Aktif karbon kademesi ise yağ buharı ve kokuların azaltılması için kullanılır. Bu iki kademe farklı görevler üstlenir.
Partikül ve dolgu tozu
Çıkış partikül filtresi, kurutucu veya karbon dolgudan taşınabilecek ince tozu sınırlar. Filtre elemanı, debi ve hedef hava kalitesine uygun seçilir.
Filtre hassasiyeti ile yağ miktarı farklıdır: 0,01 µm bir filtrasyon boyutu ifadesidir. Kalan yağ miktarı ise mg/m³ ile belirtilir; örneğin 0,001 mg/m³ bir yağ konsantrasyonu değeridir. Seçilen filtre için bu değerlerin geçerliliği, test koşulları ve üretici teknik föyüyle değerlendirilir; 0,001 değeri tek başına “mikron” olarak yazılmaz.
Çevrim ve rejenerasyon nasıl ilerler?
1 · Kurutma
Aktif kule, basınçlı havadaki su buharını tutar. Diğer kule bir sonraki kurutma görevine hazırlanır.
2 · Rejenerasyon
Diğer kulenin basıncı kontrollü düşürülür. Modele göre kuru hava, ısı veya blower desteğiyle dolgu üzerindeki nem uzaklaştırılır; ısıtmalı tasarımlarda soğutma aşaması da bulunur.
3 · Basınçlandırma ve geçiş
Hazırlanan kule yeniden çalışma basıncına getirilir ve görev değişimi yapılır. Geçiş sırası kontrol sistemiyle yönetilir.
Çevrim süresi: Isısız, ısıtmalı ve blower destekli tasarımların süreleri farklıdır. Kurutma, rejenerasyon, soğutma ve yeniden basınçlandırma süreleri seçilen modelin kontrol programına göre belirtilir. Zaman kontrollü veya uygun donanımla PDP’ye bağlı çalışma seçeneği, teklif aşamasında netleştirilir.
Teknik seçim tablosu
Uygun ürünün belirlenmesi için aşağıdaki bilgiler birlikte değerlendirilir.
| Seçim kriteri | Teknik değerlendirme |
|---|---|
| Kurutma yöntemi | Adsorpsiyon; kurutucu dolgu yüzeyinde su buharının tutulması. |
| Hedef basınç çiğlenme noktası (PDP) | Proses ihtiyacına göre seçilir. −40 °C ve −70 °C seçenekleri yalnızca uygun model ve belirtilen çalışma koşulları için değerlendirilir. |
| Kapasite / debi | m³/dakika veya m³/saat; referans koşulları ve net çıkış debisi birlikte belirtilmelidir. |
| Çalışma basıncı | bar(g); seçimde hattın en düşük çalışma basıncı dikkate alınır. |
| Giriş ve ortam sıcaklığı | °C; en yüksek değerler ve üreticinin düzeltme katsayıları esas alınır. |
| Rejenerasyon | Isısız, ısıtmalı veya blower destekli; seçilen modele göre belirlenir. |
| Hava tüketimi ve enerji | Rejenerasyon havası, elektrik tüketimi ve basınç kaybı birlikte değerlendirilir. |
| Filtrasyon | Girişte sıvı su ve yağ aerosolüne karşı koruma; çıkışta dolgu tozuna uygun partikül filtrasyonu. |
| Kontrol ve izleme | Kule çevrimi, valfler ve varsa PDP sensörü; donanım ve haberleşme modele göre netleştirilir. |
| Bağlantı, ölçüler ve besleme | Bağlantı çapı, ölçüler (mm), ağırlık (kg), besleme (V/Hz) ve güç (kW) seçilen modelin teknik föyünde ayrı belirtilir. |
Kesin kapasite, çiğlenme noktası, hava tüketimi ve elektriksel değerler seçilen modelin üretici teknik föyü ve teklif koşullarıyla netleştirilir. Basınç çiğlenme noktası, ölçümün yapıldığı çalışma basıncıyla birlikte belirtilmelidir.
Sık sorulan sorular
Soğutmalı kurutucu mu, kimyasal kurutucu mu?
Seçim sektör adından çok prosesin nem gereksinimine bağlıdır. Soğutmalı kurutucunun sağlayabildiğinden daha düşük bir basınç çiğlenme noktası gerektiğinde adsorpsiyon tipi değerlendirilir.
Her kimyasal kurutucu −70 °C sağlar mı?
Hayır. Hedef PDP; tasarıma, dolguya, rejenerasyona ve giriş koşullarına bağlıdır. İstenen değer uygun model için teknik olarak doğrulanmalıdır.
Kurutucu tek başına tüm hava kalitesi şartlarını sağlar mı?
Kurutma su buharının kontrolüne yöneliktir. Partikül ve yağ gereksinimleri için uygun filtrasyon ve gerektiğinde ek arıtma kademeleri ayrıca seçilir.
Filtreler su buharını da tutar mı?
Koalesan filtreler sıvı damlacıkları ve aerosoller için kullanılır. Su buharının azaltılması kurutucunun görevidir; filtre tek başına hedef basınç çiğlenme noktasını sağlamaz.
Rejenerasyonda hava veya enerji tüketilir mi?
Evet; yöntem modele göre değişir. Isısız tasarımda kuru basınçlı havanın bir kısmı rejenerasyonda kullanılabilir. Isıtmalı ve blower destekli modellerde elektrik tüketimi de hesaba katılır. Karşılaştırma, net çıkış debisi ve aynı çalışma koşulları üzerinden yapılmalıdır.
Çevrim kaç dakika veya kaç saattir?
Tek bir süre bütün ürünlere uygulanmaz. Kule değişimi, rejenerasyon ve varsa soğutma süreleri modelin kontrol programında tanımlıdır. Seçilen ürünün çevrim bilgileri teknik teklif ve devreye alma ayarlarıyla birlikte sunulur.
Bakım zamanının geldiğini nasıl anlarım?
PDP eğilimi, filtre basınç farkı, tahliye çalışması ve valf çevrimi takip edilir. Bakım aralığı; çalışma süresi, giriş koşulları, kirletici yükü ve üreticinin bakım planına göre belirlenir.
Teklif için hangi bilgileri paylaşmalıyım?
İhtiyaç duyulan net debi, en düşük çalışma basıncı, en yüksek giriş sıcaklığı, hedef PDP, günlük çalışma süresi ve mevcut filtre/kurutucu bilgileri uygun seçim için yeterli bir başlangıçtır.
Prosesiniz için doğru sistemi birlikte seçelim
Hava debinizi, çalışma basıncınızı, en yüksek giriş sıcaklığını, hedef çiğlenme noktasını ve günlük çalışma sürenizi paylaşın. ALKOM ekibi, kurutucu ve filtrasyon ihtiyacınızı birlikte değerlendirsin.
